Hvordan installere øst-vest ballast solcellemonteringssystem?

[Forberedelse før installasjon]

Her er en liste over elementer du må forberede før installasjon:

Verktøy:

Skrutrekker: Brukes til å stramme skruene godt.

Målebånd: Brukes for å sikre at braketten er i riktig posisjon.

Nivå: Brukes for å bekrefte at braketten er installert horisontalt.

Vårt solcelleballastsystem inkluderer følgende tilbehør:

Forhåndsmontert stativstøtte、skinne og skinneskjøt、MidtklemmeOg endeklemme、skinneklemme、jordingsklemme ogJording Lug、Ballastbrett、M8*60 sekskantbolter og M8 flensmutter. Det skal bemerkes at du må skaffe sementblokkene selv.

Forhåndsmontert stativstøtte

Skinne Og Skinneskjøt

Midtklemme og endeklemme

Skinneklemme

Jordingsklemme og jordingsplugg

Ballastbrett

[Trinn 1]

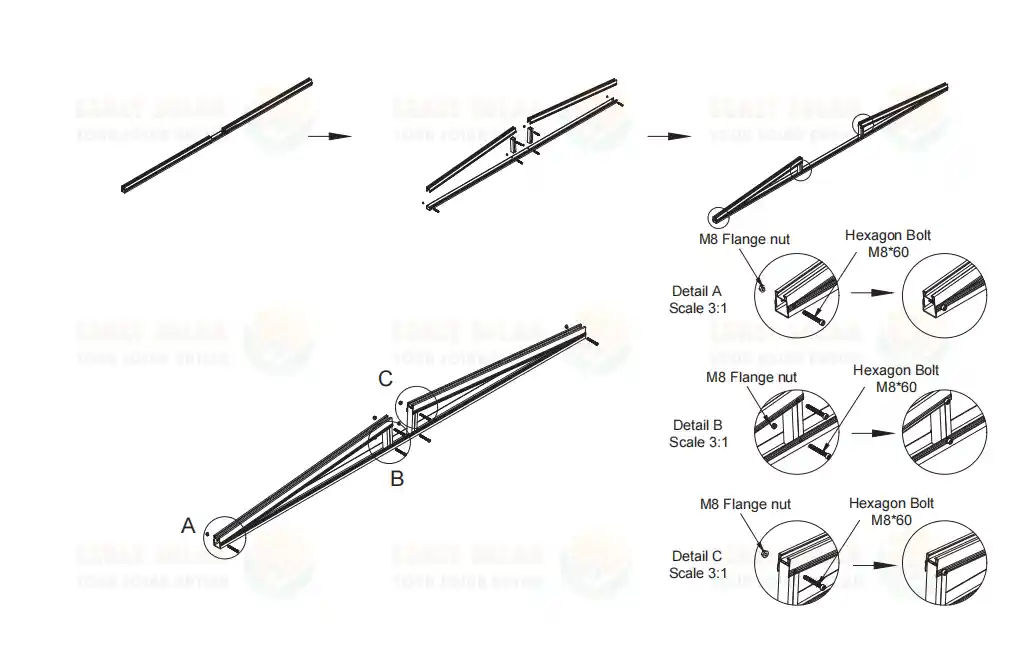

Brett ut den forhåndsmonterte braketten og installer M8*60 sekskantbolter og M8 flensmutre ved punktene A, B og C merket i diagrammet nedenfor for å feste stativbraketten.

[Trinn 2]

I henhold til tegningene er de forhåndsmonterte stativstøttene i Solar Flat Roof Mounting System arrangert med 2500 mm intervaller.

[Trinn 3]

Plasser ballastbrettet i den forhåndsmonterte stativstøtten etter tur, og avstanden mellom de to ballastskuffene er ca. 1275 mm, som vist på figuren.

[Trinn 4]

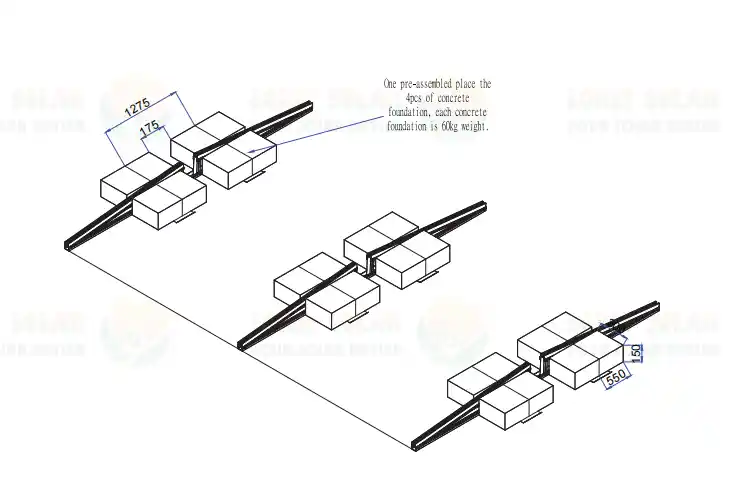

Plasser betongblokken på ballastbrettet. Det skal bemerkes at en forhåndsmontert stativstøtte må støttes av fire betongblokker, og hver betongblokk må veie minst 60 kg. Dimensjonene og plasseringen av sementblokkene i betongflattaksballast solcellemonteringssystem er vist i følgende figur.

[Trinn 5]

Følgende er et sett ovenfra av den forhåndsmonterte stativstøtten, ballastbrettet og betongblokken etter at installasjonstrinnene ovenfor er fullført.

[Trinn 6]

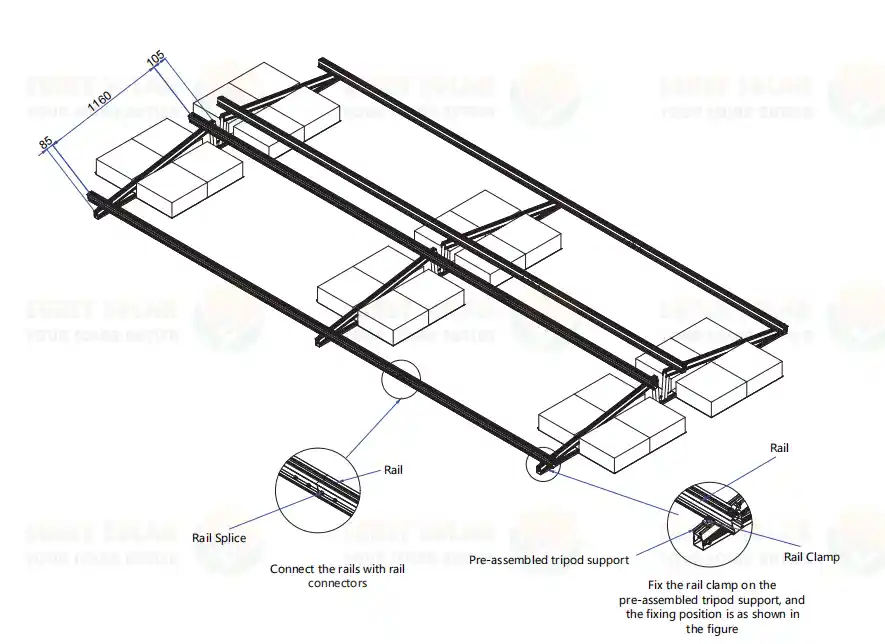

Koble til skinnene ved hjelp av skinneskjøten og fest skinneklemmene til den forhåndsmonterte stativbraketten, som vist på figuren.

[Trinn 7]

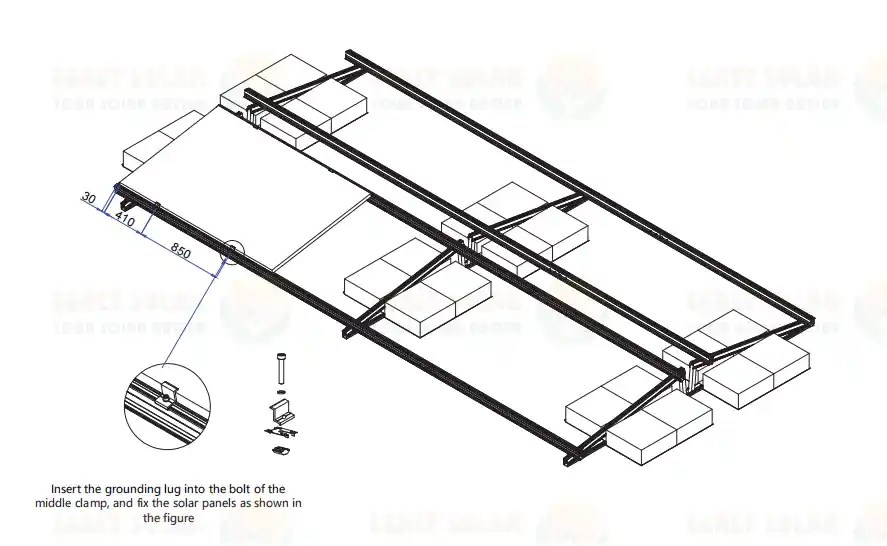

Plasser solcellepanelet på skinnen og sett jordingsklemmen inn i bolten på midtklemmen, som vist på figuren.

[Trinn 8]

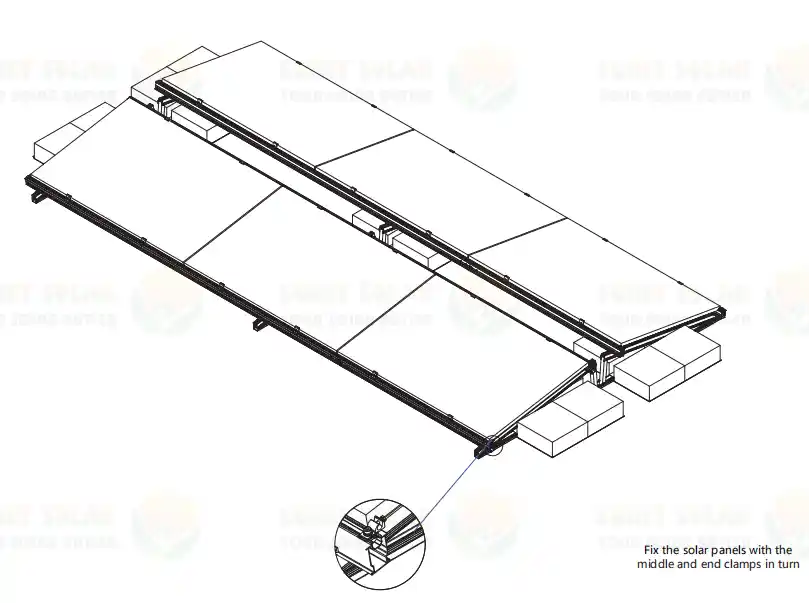

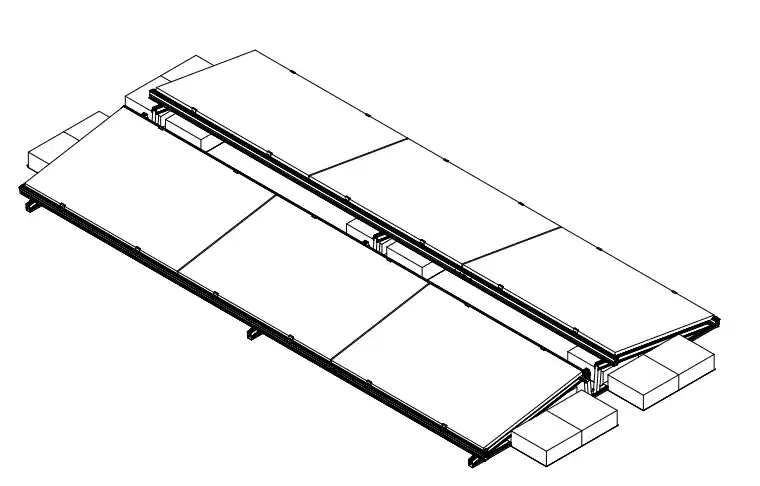

Plasser solcellepanelene i rekkefølge, og installer deretter midtklemmen og endeklemmen for å feste dem, som vist på figuren. Dette fullfører installasjonen av hele East-West Solar Ballasted Montering System.

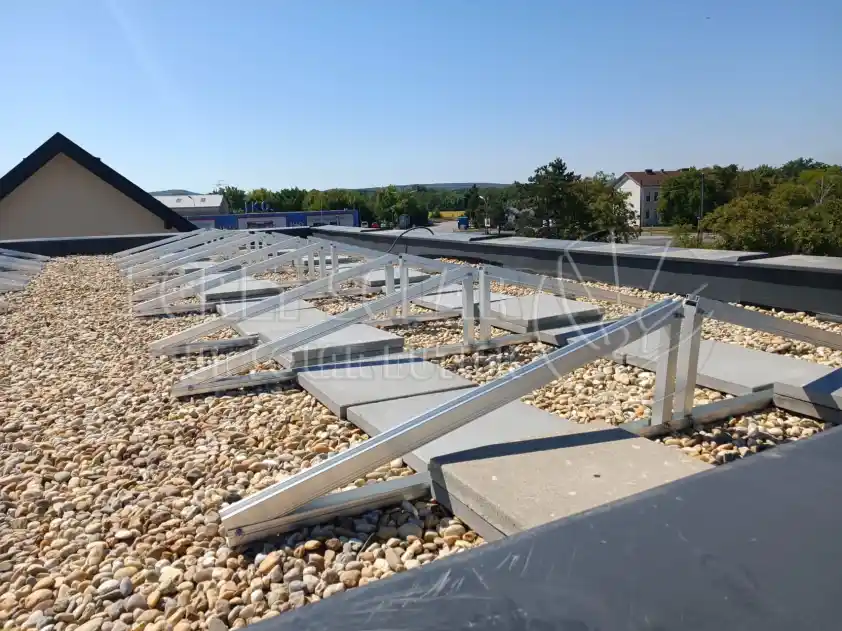

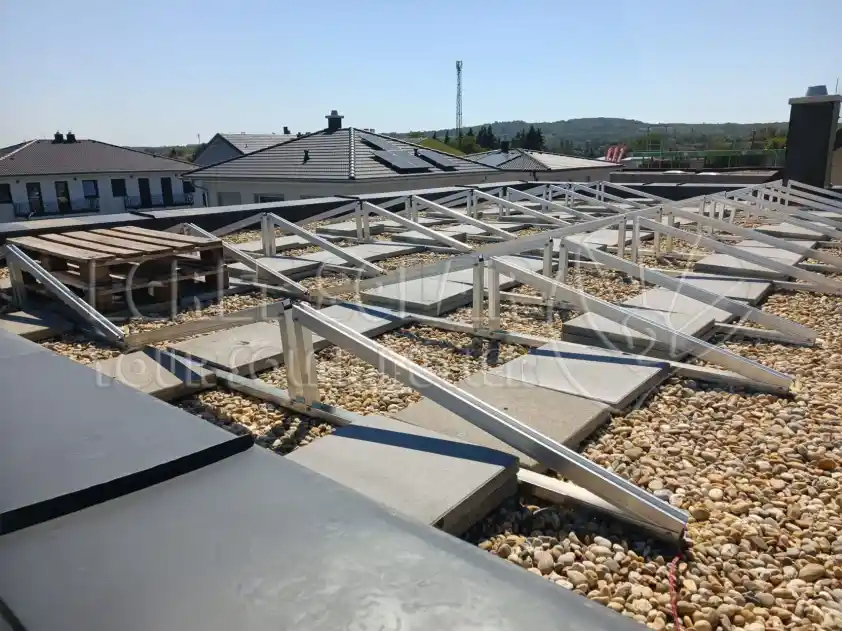

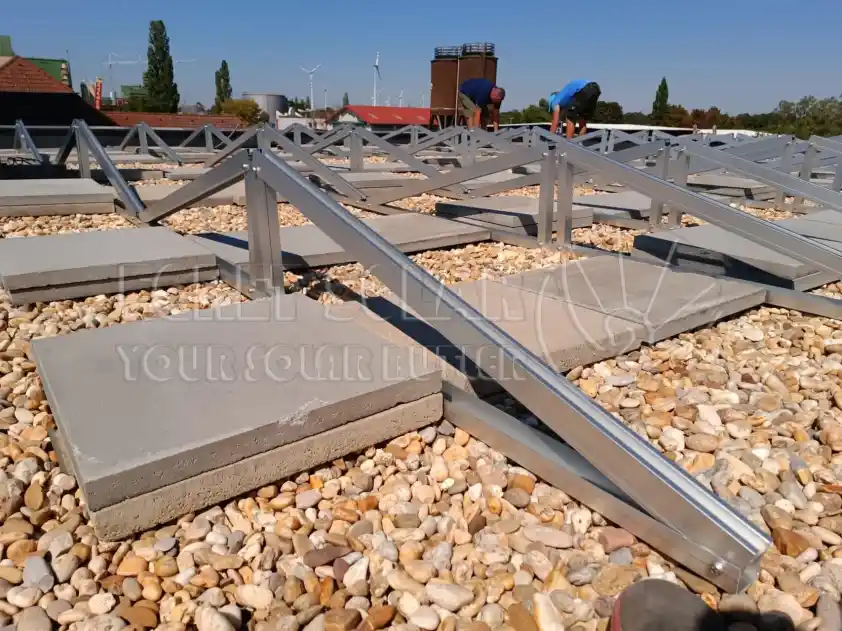

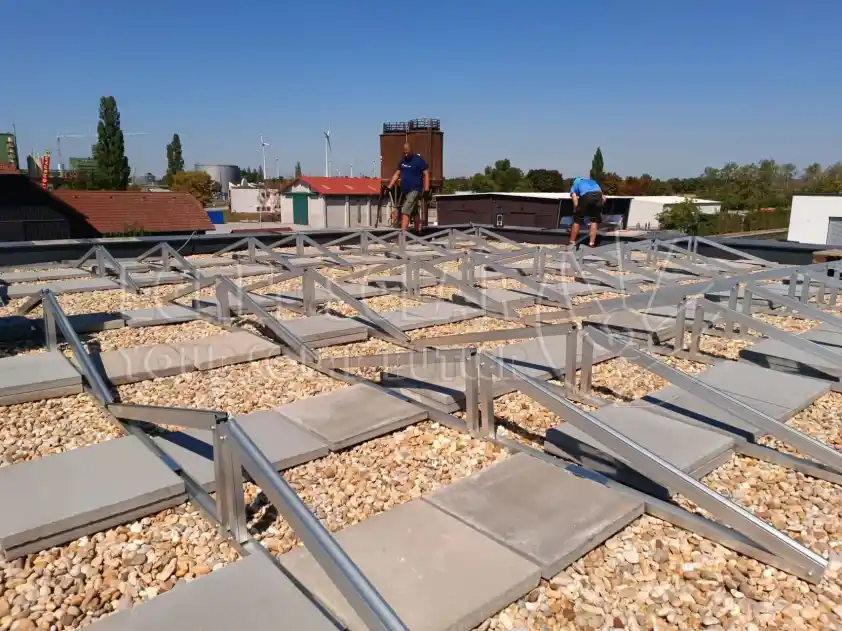

[Installasjonseksempel]
