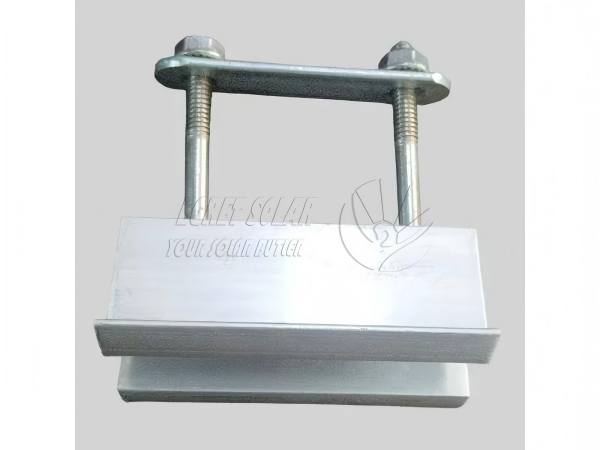

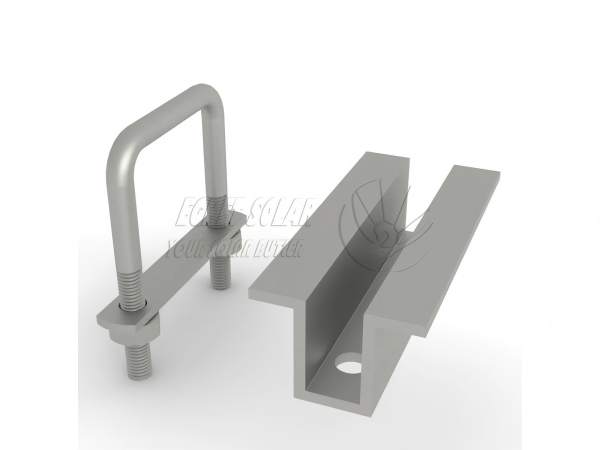

Dual U Bolt Solar Mid Clamp

Egret dual U bolt solar mid clamp brukes til å feste solcellepanelene på begge sider i midtposisjon mellom to tilstøtende solcellepaneler. I motsetning til vanlig solar mid clamp ogendeklemme, klemkroppen er lengre, 80-100 mm, noe som resulterer i jevnere kraftfordeling og danner en bufferstruktur for å forhindre klem og riper på den fotovoltaiske aluminiumsrammen.

Standardlengden på produktet dekker 80-100 mm, og andre tilpassede lengder aksepteres. Den er kompatibel med den vanlige 30/35/40 mm solcellemodultykkelsen på markedet; høyden på den U-formede kan tilpasses for å matche ulike spesifikasjoner av firkantede stål hovedbjelker.

PRODUKTPARAMETRE

Tilpasningsinstruksjoner

Aluminiumsklemmelengde alternativ: 80 mm til 120 mm

Egnet PV-panelrammehøyde: 30 til 40 mm

U-bolt åpningsbredde (egnet for rektangulære rørhovedbjelker): 40/60/80/100mm, egnet for 40×60, 50×80, 50×100 osv. rektangulære braketter

U Bolt PV-festediameter: typisk M8 og M6

Hvis brakettskinnen er rundt rør, kan du bruke U-formet avrundet bolt; Hvis U-formet stål brukes, kan brukesolenergi midtklemme med plastmutter .

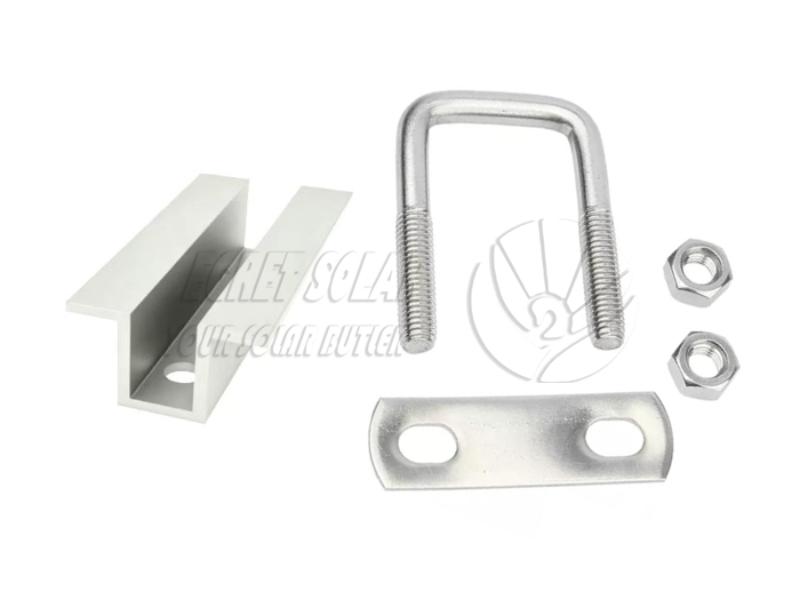

Inkluderte komponenter

Det komplette settet med U-bolt pv-klemme leveres som et sett, ingen separat kjøp av tilbehør er nødvendig. Det komplette settet består av følgende:

1. Midtklemme i aluminium *1

( Al6005-T5 ekstrudert profil av aluminiumslegering, anodisert overflate

2.Aluminium Lang plate*1

(Aluminiumsklemme av samme materiale)

3.U-bolt *1:

(Q235 stål varmgalvanisert, integrert bøyd, rustsikker og værbestandig)

4. Flate skiver *2

(Varmgalvaniserte standardfester, anti-løsning og anti-skli）

5. Flensmuttere eller eksterne sekskantmuttere *2

Egenskaper til U solar mid clamp

Balansert spenningsfordeling, forhindrer panelglidning

Det store skjøteområdet mellom aluminiumsklemmen og solpanelrammen og skinnen sikrer jevn spenningsfordeling sammenlignet med vanlig midtklemme, og forhindrer panelforskyvning under sterk vind og temperatursvingninger.

Langsiktig utendørs korrosjonsbestandighet

Dobbeltlags solcellemonteringsklemme motstår UV-stråler, regn og syre/alkali-korrosjon; U-bolter er varmgalvaniserte, og sikrer rustfri drift i 15 år, selv i kystområder med høy saltsprøyte og regnfulle sørlige områder, egnet for ulike tøffe utendørsmiljøer.

Flott ettersalgsservice

Våre produkter bruker høykvalitets stålbasematerialer og har et 65µm galvanisert lag, noe som gir 25 års levetid og 12 års garanti.

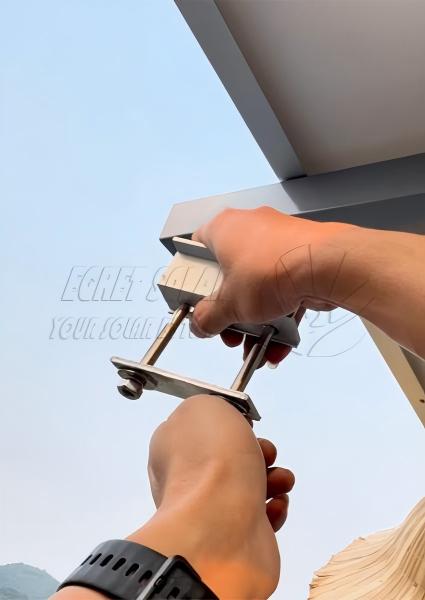

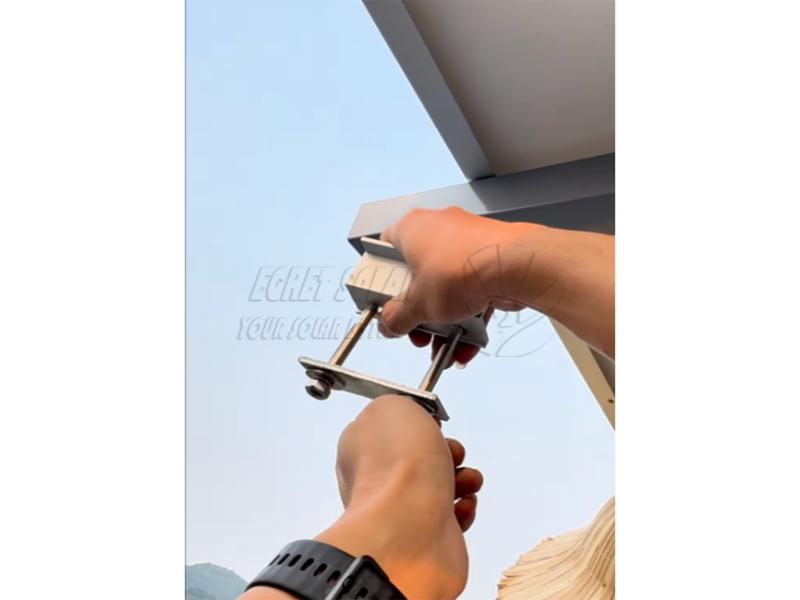

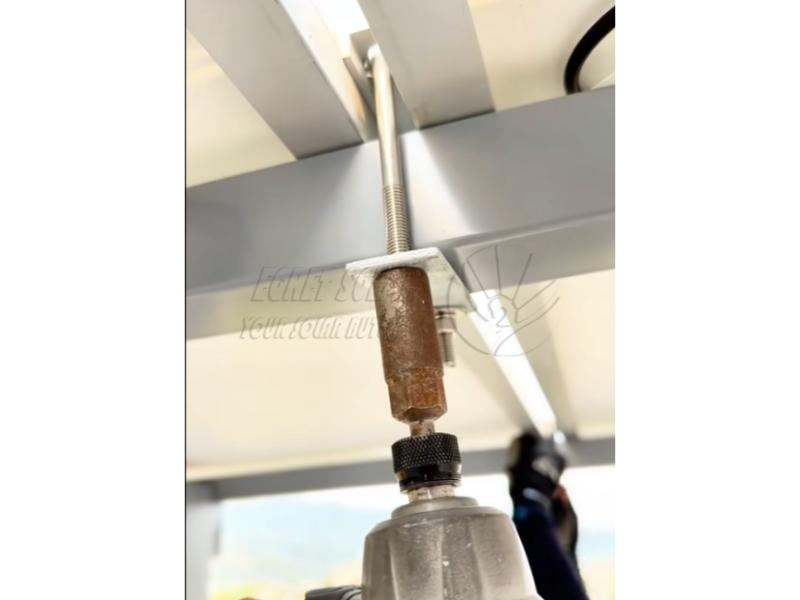

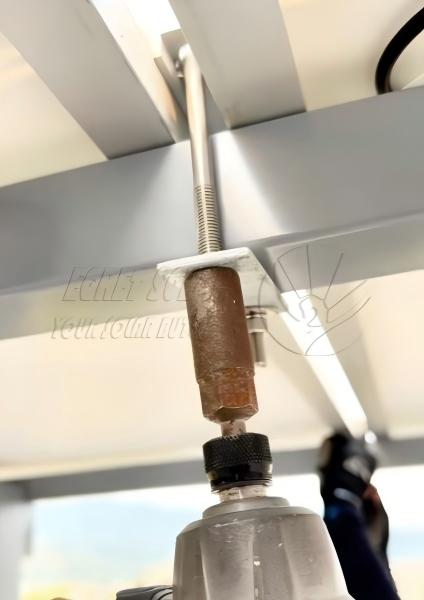

                                                                   Installasjonsbilde levert av en Mauritius-kunde

FAQ

Q1. Hvilke firkantrørsbjelker kan U-bolten låses til?

A1. Standard U-bolter passer til rektangulære galvaniserte/ZAM stål firkantede bjelker. Hvis braketten din bruker spesielle bredde-/tykkelsesbjelker, kan vi tilpasse U-bolthøyde og åpningsbredde etter dine tegninger.

Q2. Kan denne klemmen brukes i områder med høy saltsprøyting nær sjøen?

A2: Ja. Solar U mid-klemmen er UV-bestandig og motstandsdyktig mot syreregn; de varmgalvaniserte festene består en 500-timers saltspraytest. For svært korrosive miljøer som øyer kan sink-aluminium-magnesiumbolten oppgraderes, med en utendørs levetid på over 20 år.

Spørsmål 3: Hvis installasjonsmiljøet er tøft, har du noen anbefalte jordsystemer som kan tilpasses denne mellomklemmen?

A: Vi anbefaler å bruke det høystyrke zam-firkantrørsystemet, egnet for områder med mye snø og vind i Europa. Ingen sveising er nødvendig, tilkoblingen og fikseringen gjøres direkte med bolter, noe som gjør installasjonen praktisk.
